监控&告警

Prometheus Operator

https://prometheus-operator.dev/ prometheus是被设计用来监控和告警单一集群性能问题的，如果要做多集群监控，可以看下面的Thanos

安装

kube-prometheus安装

# 使用kube-prometheus进行配置：https://github.com/prometheus-operator/kube-prometheus
# 拉取仓库
git clone https://github.com/prometheus-operator/kube-prometheus.git
# 切换分支
cd kube-prometheus
git checkout release-0.14

# Create the namespace and CRDs, and then wait for them to be available before creating the remaining resources
kubectl apply --server-side -f manifests/setup

# Wait until the "servicemonitors" CRD is created. The message "No resources found" means success in this context.
until kubectl get servicemonitors --all-namespaces ; do date; sleep 1; echo ""; done

kubectl apply -f manifests/

# 卸载
kubectl delete --ignore-not-found=true -f manifests/ -f manifests/setup

外部访问

参考

简单：通过端口映射的方式：

# Prometheus
kubectl --namespace monitoring port-forward svc/prometheus-k8s 9090 --address 0.0.0.0

# Grafana
kubectl --namespace monitoring port-forward svc/grafana 3000 --address 0.0.0.0

# Alertmanager
kubectl --namespace monitoring port-forward svc/alertmanager-main 9093 --address 0.0.0.0

Ingress：通过ingress-nginx方式暴露服务出去。prometheus-operator配置了networkpolicies ，所以在配置ingress的时候需要一些额外的配置。先查看一下策略是什么kubectl get networkpolicies -n monitoring prometheus-main -o yaml

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  creationTimestamp: "2025-02-06T10:38:21Z"
  generation: 1
  labels:
    app.kubernetes.io/component: grafana
    app.kubernetes.io/name: grafana
    app.kubernetes.io/part-of: kube-prometheus
    app.kubernetes.io/version: 11.2.0
  name: grafana
  namespace: monitoring
  resourceVersion: "6012143"
  uid: 67650f19-0855-4c5c-9352-a4e0a0ab288c
spec:
  egress:
  - {}
  ingress:
  - from:
    - podSelector:
        matchLabels:
          app.kubernetes.io/name: prometheus
    ports:
    - port: 3000
      protocol: TCP
  podSelector:
    matchLabels:
      app.kubernetes.io/component: grafana
      app.kubernetes.io/name: grafana
      app.kubernetes.io/part-of: kube-prometheus
  policyTypes:
  - Egress
  - Ingress

PromQL语法基础

severity定义

常见的 `severity` 标签值：

critical：表示严重的告警，需要立即处理，通常意味着系统处于故障状态或严重异常。
warning：表示警告级别的告警，虽然不紧急，但需要注意，可能预示着潜在的问题。
info：表示信息级别的告警，通常用于提供关于系统状态的非紧急通知或日志。
debug：通常表示调试信息级别的告警，主要用于开发和调试阶段，帮助排查问题。
none：表示没有设定告警级别，有时用于某些没有实际告警的场景。

查询节点信息

# 查询节点资源容量
kube_node_status_capacity{node="faceunity", resource="faceunity_com_gpu"}

# 查询节点已申请的资源
kube_node_status_allocatable{node="faceunity", resource="faceunity_com_gpu"}

Prometheus配置

ServiceMonitor 是 Prometheus Operator 用于定义如何发现和监控服务的自定义资源。

自定义监控指标

~~以自定义gpu指标为例子，~~这个例子不太好，因为指标已经通过ServiceMonitorkube-state-metrics暴露给prometheus了。后续有别的监控需求，在进行补充。

自定义报警rule

apiVersion: monitoring.coreos.com/v1
kind: PrometheusRule
metadata:
  name: node-gpu-rules
  namespace: monitoring
  # 下面的lable很重要，用于prometheus发现该rules
  labels:
    prometheus: k8s
    role: alert-rules
spec:
  groups:
    - name: node-gpu.rules
      rules:
        - alert: LowNodeGPUCapacity
          expr: |
            kube_node_status_capacity{resource="faceunity_com_gpu"} - kube_node_status_allocatable{resource="faceunity_com_gpu"} > 90
          for: 1m
          labels:
            severity: critical
          annotations:
            summary: "[{{ $labels.node }}]：节点GPU资源使用超过90%"
            description: "[{{ $labels.node }}]：节点GPU资源使用超过90%"

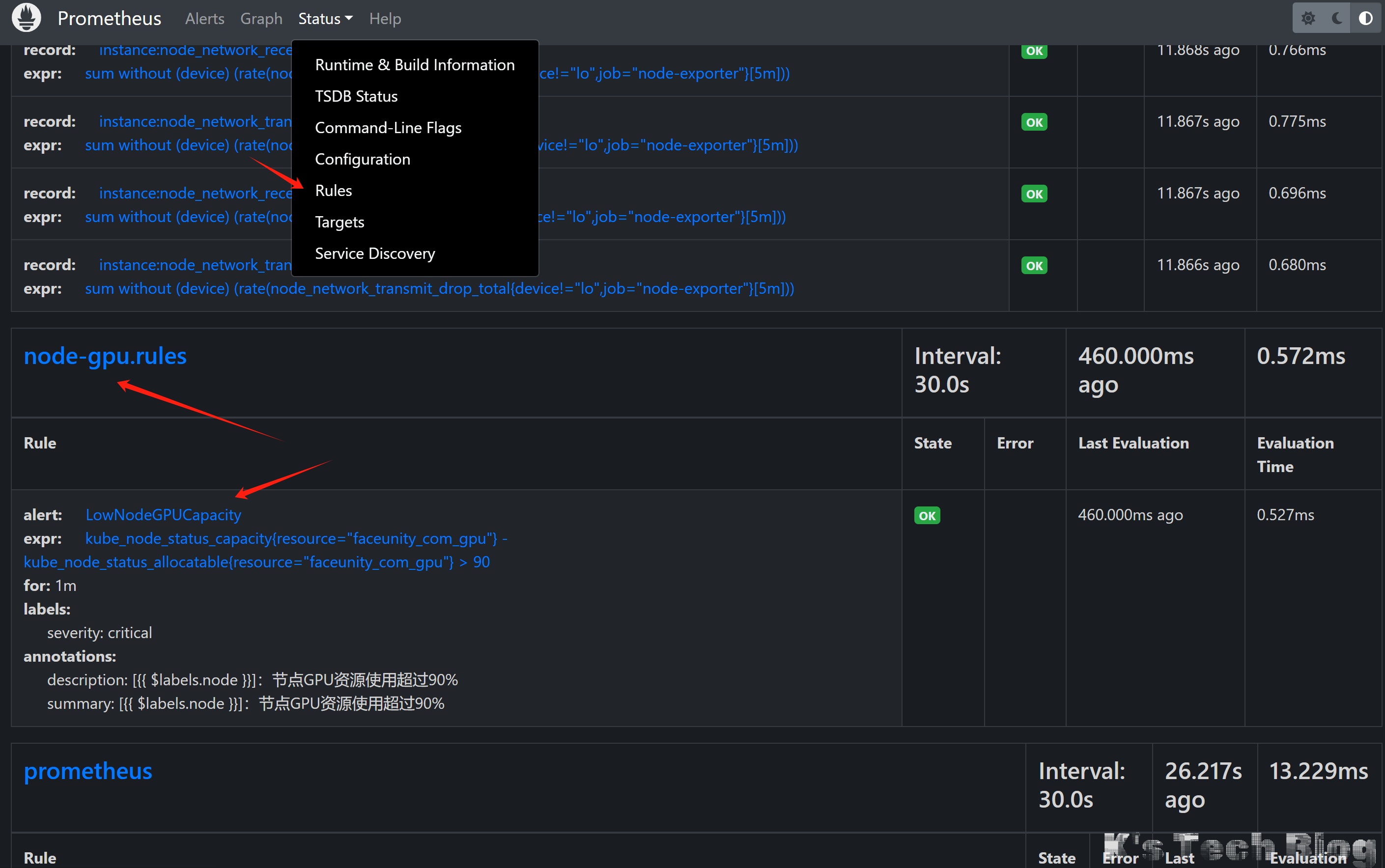

执行kubectl apply -f node-gpu-rules.yaml之后，就可以在kubectl get PrometheusRule -n monitoring中看到了，并且去到Prometheus dashboard，在rules中也能看到了：

AlertManager配置

AlertManager在k8s中是一个CRD（Custom Resource Defination）可以通过kubectl get AlertManager -n monitoring看到，AlertManager的配置文件存储在Secret中，可以通过kubectl get Secret -n monitoring看到，是alertmanager-main，这个Secret中存储了alertmanager.yaml，我们要修改的就是这个Secret。

自定义通知

https://open.feishu.cn/open-apis/bot/v2/hook/448316ab-dba6-4f1e-ba85-37b5cd1c4032 以飞书通知为例，因为飞书的webhook传参需要特定格式，alertmanager的webhook不一致见，所以需要自定义一个webhook服务，将alertmanager的数据转发回飞书，这里使用开源项目alertmanager-webhook-feishu，作者也提供了helm安装方式，配置完成之后，就可以使用其进行转发了。

随后配置alertmanager，创建alert manager.yaml配置文件：

global:
  # 这个数值表示当alert解决之后5min之后，才会确认该alert已经解决了
  resolve_timeout: 1m # 5m

# 定义触发告警抑制的源告警条件。
# 避免无关警告的触发，这个是从alertmanager-main的原始secret中获取的
inhibit_rules:
- source_matchers:
  - severity="critical"
  target_matchers:
  - severity=~"warning|info"
  equal:
  - namespace
  - alertname
- source_matchers:
  - severity="warning"
  target_matchers:
  - severity="info"
  equal:
  - namespace
  - alertname
- source_matchers:
  - alertname="InfoInhibitor"
  target_matchers:
  - severity="info"
  equal:
  - namespace

# 告警路由，通过那个receiver发
route:
  receiver: Default
  group_by: ['alertname'] # 表示所有`alertname`标签相同的告警会被分到同一组中
  group_wait: 10s # 10s
  group_interval: 10s # 5m
  repeat_interval: 1m # 3h, 重复发送告警的时间间隔。如果同一个告警在 repeat_interval（3h）时间内没有被解决，Alertmanager 会重复发送相同的告警。
  continue: false # continue的作用是指示是否应该在匹配到当前路由规则后，继续将告警转发到其他的路由
  routes:
  - receiver: Watchdog
    matchers:
    - alertname="Watchdog"
    continue: false
  - receiver: "null"
    matchers:
    - alertname="InfoInhibitor"
    continue: false
  - receiver: Critical
    matchers:
    - severity="critical"
    continue: false

receivers:
- name: Critical
  webhook_configs:
  - url: 'http://192.168.0.211:8000/hook/webhook'
    send_resolved: true
- name: Watchdog
- name: Default
- name: "null"

templates: []

随后更新Secret alertmanager-main：

# --from-file支持重命名，比如--from-file=<target-name>=<source-file-path>
# generic：通用类型，用于存储任意键值对数据。
kubectl create secret generic alertmanager-main --from-file=alertmanager.yaml -n monitoring

更新完配置之后，通过调用Alertmanager的api重新加载配置：curl -X POST <alertmanager-host>:<alertmanager-port>/-/reload。

Grafana配置

grafana使用下来，发现就是可视化使用promql查询的数据的工具。

OpenTelemetry

实践

配置方式

# 自动监控的包
npm install --save @opentelemetry/api
npm install --save @opentelemetry/auto-instrumentations-node

# 随后启动程序前设置环境变量
export OTEL_TRACES_EXPORTER="otlp"
# 内网路径：http://tracing-analysis-dc-sh-internal.aliyuncs.com/adapt_cxsbpntjwq@c39e3166bb6c7c7_cxsbpntjwq@53df7ad2afe8301/api/otlp/traces
# 外网路径：http://tracing-analysis-dc-sh.aliyuncs.com/adapt_cxsbpntjwq@c39e3166bb6c7c7_cxsbpntjwq@53df7ad2afe8301/api/otlp/traces
export OTEL_EXPORTER_OTLP_TRACES_ENDPOINT="http://tracing-analysis-dc-sh.aliyuncs.com/adapt_cxsbpntjwq@c39e3166bb6c7c7_cxsbpntjwq@53df7ad2afe8301/api/otlp/traces"
export OTEL_NODE_RESOURCE_DETECTORS="all"
export OTEL_SERVICE_NAME="pro-scheduler-dev"
export NODE_OPTIONS="--require @opentelemetry/auto-instrumentations-node/register"

# 然后启动程序即可自动进行监控

添加hook函数支持websocket监控

// websocket server端
import { Logger, Res, UseFilters, UseInterceptors } from "@nestjs/common";
import { MessageBody, SubscribeMessage, WebSocketGateway } from "@nestjs/websockets";
import { IResponse, ITask, ITaskInput, ITaskInputV2, ITaskResult, ITasks } from "../../common/Ihttp";
import { Response, ResponseCode } from "../../util/response";
import { DagTask } from "../../util/task";
import { ConnectionInterceptor, ConnectionPoolInstance, WsLocalStorage } from "../../util/ws";
import { SchedulerService } from '../service/scheduler.service';
import { DagTaskStatus, DagTask as _DagTask } from "../model/dagtask";
import { WSExceptionsFilter } from "../../util/logger";
import { TaskService } from "../service/task.service";
import { context, propagation, Span, trace, SpanKind } from '@opentelemetry/api';
import { SemanticAttributes } from "@opentelemetry/semantic-conventions";

const tracer = trace.getTracer("websocket-trace");

@UseInterceptors(ConnectionInterceptor)
@UseFilters(new WSExceptionsFilter())
@WebSocketGateway(Number(process.env['WS_PORT'] || 4000), { transports: ["websocket"] })
export class WSController {

    private logger = new Logger(WSController.name);

    constructor(
        private readonly SchedulerService: SchedulerService,
        private readonly TaskService: TaskService
    ) { }

    /**
     * 提交任务
     */
    @SubscribeMessage("TaskSubmit")
    public async TaskSubmit(
        @MessageBody() task: ITaskInput
    ): Promise<IResponse<ITask>> {
        // 提取otel的上下文
        if (task.otel_context) {
            const extractedContext = propagation.extract(
                context.active(),
                task.otel_context,
                {
                    get: (carrier, key) => carrier[key],
                    keys: (carrier) => Object.keys(carrier),
                }
            );

            // 创建一个新的 Span，用于表示 WebSocket 消息的接收
            const span: Span = tracer.startSpan(`on:TaskSubmit`, {
                kind: SpanKind.SERVER,
                attributes: {
                    [SemanticAttributes.MESSAGING_SYSTEM]: "WebSocket.receive",
                    [SemanticAttributes.MESSAGING_DESTINATION]: "TaskSubmit",
                },
            }, extractedContext);

            return await context.with(trace.setSpan(extractedContext, span), async () => {
                this.logger.log(`提交任务:${task.queue}`);
                this.logger.log(`任务:${JSON.stringify(task, null, 4)}`);
                let taskid = "not created";
                try {
                    const { queue, data } = task;
                    const dag = DagTask.deserialize(JSON.stringify(data));
                    this.logger.log(`任务解析完成`);
                    taskid = await this.SchedulerService.Submit(dag, queue);
                    const client = WsLocalStorage.getStore()?.client;
                    if (client) {
                        ConnectionPoolInstance.add(taskid, client);
                    }
                    this.logger.log(`任务提交完成`);

                    span.addEvent('Job submition complete.');
                    span.setAttribute("somethings", "test");
                    span.end();
                    return new Response(ResponseCode.Success, "成功", { taskid });
                } catch(error) {
                    this.logger.error(`任务提交失败：${JSON.stringify(error)}`);

                    span.addEvent('Job submition failed!');
                    span.setAttribute("somethings", "test failed");
                    span.end();
                    return new Response(ResponseCode.Success, "成功", { taskid });
                }
            });
        } else {
            this.logger.log(`提交任务:${task.queue}`);
            this.logger.log(`任务:${JSON.stringify(task, null, 4)}`);
            const { queue, data } = task;
            const dag = DagTask.deserialize(JSON.stringify(data));
            this.logger.log(`任务解析完成`);
            const taskid = await this.SchedulerService.Submit(dag, queue);
            const client = WsLocalStorage.getStore()?.client;
            if (client) {
                ConnectionPoolInstance.add(taskid, client);
            }
            this.logger.log(`任务提交完成`);
            return new Response(ResponseCode.Success, "成功", { taskid });
        }
    }
}

import { io, Socket } from "socket.io-client";
import { context, trace, Span, SpanKind, propagation } from "@opentelemetry/api";
import { W3CTraceContextPropagator } from "@opentelemetry/core";

import { SemanticAttributes } from "@opentelemetry/semantic-conventions";

// 创建 OpenTelemetry 追踪器（tracer）
const tracer = trace.getTracer("websocket-trace");
const propagator = new W3CTraceContextPropagator();

/**
 * 创建带 OpenTelemetry 追踪的 WebSocket 客户端
 * @param url WebSocket 服务器地址
 * @param options 连接选项
 * @returns Hook 过的 WebSocket 客户端
 */
export function createTracedSocket(url: string, options?: any): Socket {
  // 1️⃣ 创建 WebSocket 连接
  const socket = io(url, options);

  // 2️⃣ Hook `emit` 方法（拦截 WebSocket 发送消息）
  const originalEmit = socket.emit; // 保存原始 emit 方法
  socket.emit = function (event: string, ...args: any[]) {
    return context.with(
      trace.setSpan(context.active(), tracer.startSpan(`emit:${event}`, {
        kind: SpanKind.CLIENT, // 代表客户端发送的请求
        attributes: {
          [SemanticAttributes.MESSAGING_SYSTEM]: "WebSocket.send",
          [SemanticAttributes.MESSAGING_DESTINATION]: event,
        },
      })),
      () => {
        const currentContext = context.active();
        const span = trace.getSpan(currentContext) as Span;

        span?.setAttribute("event.data", JSON.stringify(args)); // 记录发送的数据
        // 创建一个 carrier 对象，用于携带 OTEL 上下文
        const carrier: { [key: string]: string } = {};
        // 将当前上下文注入到 carrier 对象中
        propagation.inject(currentContext, carrier, {
          set: (carrier, key, value) => {
            carrier[key] = value;
          },
        });

        args[0] = {
          ...args[0],
          otel_context: carrier
        }
        span?.end(); // 结束 Span

        return originalEmit.apply(socket, [event, ...args]); // 调用原始 emit 方法
      }
    );
  };

  // 3️⃣ Hook `on` 方法（拦截 WebSocket 接收消息）
  const originalOn = socket.on; // 保存原始 on 方法
  socket.on = function (event: string, callback: (...args: any[]) => void) {
    return originalOn.call(socket, event, (...args: any[]) => {
      context.with(
        trace.setSpan(context.active(), tracer.startSpan(`on:${event}`, {
          kind: SpanKind.SERVER, // 代表服务器端返回的事件
          attributes: {
            [SemanticAttributes.MESSAGING_SYSTEM]: "WebSocket",
            [SemanticAttributes.MESSAGING_DESTINATION]: event,
          },
        })),
        () => {
          const span = trace.getSpan(context.active()) as Span;
          span?.setAttribute("event.data", JSON.stringify(args)); // 记录接收到的数据
          callback(...args); // 执行原始回调
          span?.end(); // 结束 Span
        }
      );
    });
  };

  return socket;
}

Thanos

https://github.com/thanos-io 是一个开源的、分布式的监控解决方案，旨在解决传统监控工具（如Prometheus）在长期存储、多集群监控和高可用性方面的限制。他与Prometheus监控，并且扩展了其功能。特别适用于需要长期存储监控数据和实现多集群监控的场景。

监控&告警

Prometheus Operator

安装

kube-prometheus安装

外部访问

PromQL语法基础

severity定义

常见的 `severity` 标签值：

查询节点信息

Prometheus配置

自定义监控指标

自定义报警rule

AlertManager配置

自定义通知

Grafana配置

OpenTelemetry

相关概念

OpenTracing协议

核心概念

实践

相关资料

配置方式

添加hook函数支持websocket监控

Thanos

监控&告警

Prometheus Operator

安装

kube-prometheus安装

外部访问

PromQL语法基础

severity定义

常见的 severity 标签值：

查询节点信息

Prometheus配置

自定义监控指标

自定义报警rule

AlertManager配置

自定义通知

Grafana配置

OpenTelemetry

相关概念

OpenTracing协议

核心概念

实践

相关资料

配置方式

添加hook函数支持websocket监控

Thanos

常见的 `severity` 标签值：
