焊接常识

焊接温度

焊接温度的选择取决于多种因素，最主要的是使用的焊锡类型和焊接对象（元件和焊盘的大小）。目标是使用最低的有效温度来快速完成焊接。

1. 含铅焊锡 (如 60/40 锡/铅):

   • 熔点较低（约183°C）。
   • 常见焊接温度范围：300°C - 350°C。
   • 对于较小的元件和焊盘，可以使用较低的温度。对于需要快速传热的较大焊盘或接地层，可能需要略高的温度。

2. 无铅焊锡 (Lead-free Solder):

   • 熔点较高（通常在217°C - 227°C之间，取决于具体合金）。
   • 常见焊接温度范围：350°C - 400°C 或更高。
   • 由于熔点高，需要更高的温度来确保焊锡快速熔化并流动。

影响温度选择的因素：

• 焊锡类型： 这是最主要的决定因素。无铅焊锡总需要比含铅焊锡更高的温度。
• 元件和焊盘尺寸： 较大的元件引脚、较大的焊盘、连接到大面积敷铜（如接地层）的焊盘需要更多的热量才能达到焊接温度，因此可能需要更高的焊笔温度或更长的加热时间（但后者应尽量避免）。
• 焊笔头尺寸和类型： 粗大或扁平的焊笔头传热效率高，可能可以用相对低的温度。尖细的焊笔头传热效率低，可能需要更高的温度。
• 焊笔功率和温控能力： 功率大的焊笔回温快，能更好地保持温度。温控焊台能精确控制温度，是首选。
• 助焊剂的活性： 活性强的助焊剂有助于在较低温度下清除氧化物，改善流动性。
• 操作技巧： 熟练的操作者能在短时间内完成焊接，减少热量对元件的影响，可以选择稍高一点的温度来加速过程。

重要原则：

• 温度不能太低： 焊锡不会完全熔化，流动性差，容易形成冷焊点。
• 温度不能太高： 会导致焊笔头氧化、快速损耗；助焊剂过快挥发失去作用；可能损坏元件（特别是热敏元件）或电路板；可能使焊盘剥落。
• 目标是使用能让焊锡在几秒钟内**（通常不超过5秒）快速熔化、流动良好并形成光滑焊点的最低温度。

焊接步骤

1. 加热烙铁。
2. 给烙铁的焊笔头"上锡"。
   • 这步非常重要，特别是在焊笔刚开机或清洁后。
   • 用清洁器（湿海绵或金属丝球）清洁焊笔头上的残渣。
   • 立即用焊锡丝接触焊笔头，让少量的焊锡熔化并均匀覆盖在焊笔头的尖端。
   • “上锡"的作用：保护焊笔头不被氧化，同时增强热传导效率，让热量更容易传递到焊接点。上好锡的焊笔头是闪亮银色的。
3. 放置元件：
   • 将电子元件插入电路板对应的孔中或放置在焊盘上。
   • 使用固定夹或第三只手固定好，确保元件不会移动。
4. 加热焊接点：
   • 这是焊接的关键！不要直接将焊锡丝放到焊笔头上。
   • 用焊笔头同时接触元件引脚和电路板焊盘。
   • 目的是将元件引脚和焊盘加热到焊锡的熔点上。
   • 加热时间取决于元件大小、焊盘大小和焊笔温度，通常只需要几秒钟（3-5秒）。
5. 送入焊锡：
   • 当元件引脚和焊盘被加热到足够温度时，将焊锡丝接触到元件引脚和焊盘的交界处。
   • 热量会从被加热的金属表面传递给焊锡丝，使其熔化并流动。
   • 焊锡会因为表面张力，均匀地覆盖在引脚和焊盘上，形成一个光滑的、向上的锥形或圆顶形焊接点。
   • 送入适量的焊锡即可，不要太多（形成球状）或太少（连接不牢）。
6. 移开焊锡丝：
   • 看到焊锡流动均匀、形成良好形状后，立即移开焊锡丝。
7. 移开焊笔头：
   • 紧接着移开焊笔头。
   • 整个加热和送锡过程要快速，避免长时间加热损坏元件或电路板。

UART

Ubuntu系统

# 查看所有串口
dtoverlay -a | grep uart

# 编辑 /boot/firmware/config.txt
# 末尾添加，开启UART2-5
dtoverlay=uart2
dtoverlay=uart3
dtoverlay=uart4
dtoverlay=uart5

# 重启后
ls -l /dev/ttyAMA*

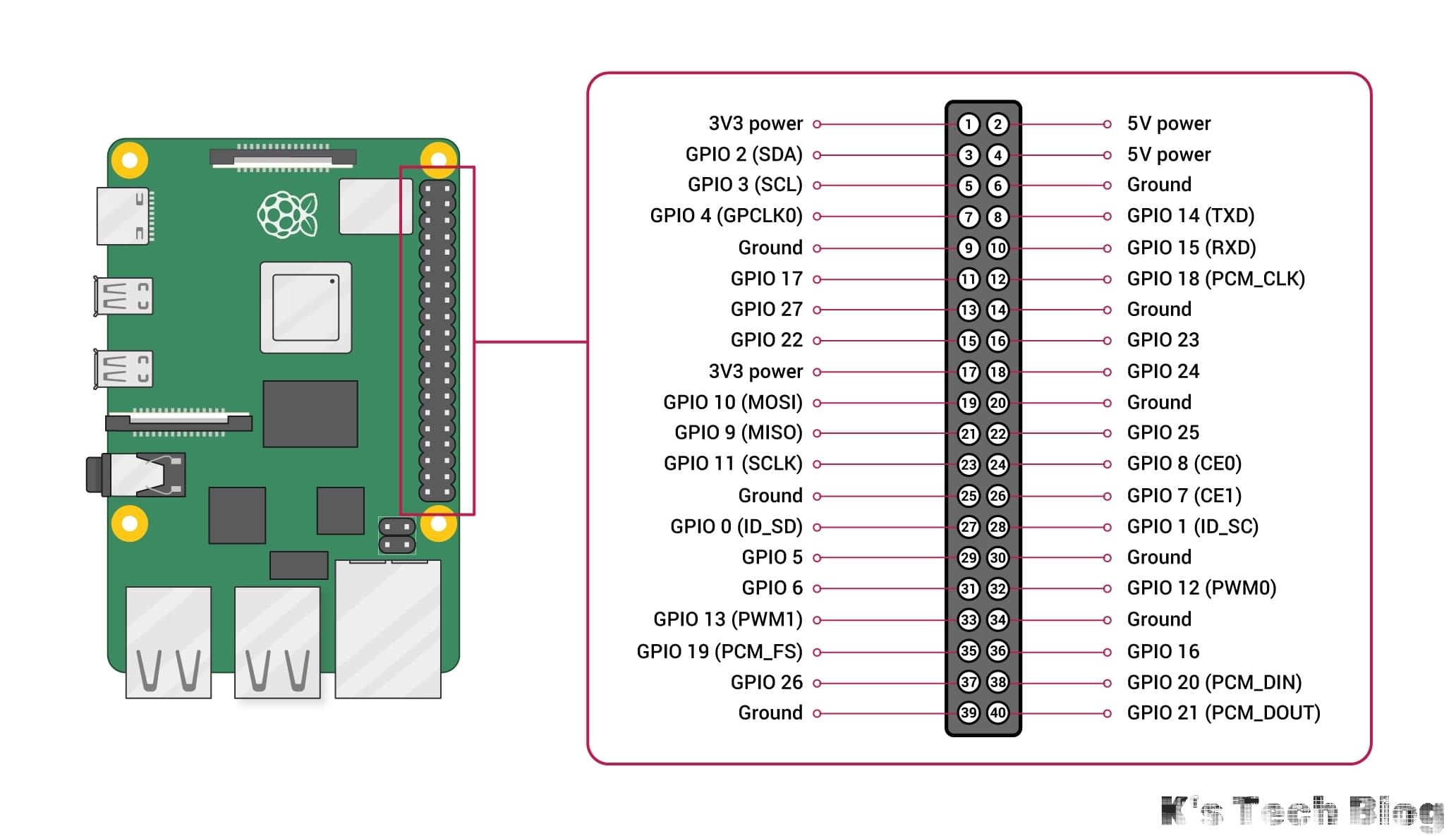

各个UART串口和GPIO的对应关系：

GPIO14 = TXD0 -> ttyAMA0
GPIO0  = TXD2 -> ttyAMA1
GPIO4  = TXD3 -> ttyAMA2
GPIO8  = TXD4 -> ttyAMA3
GPIO12 = TXD5 -> ttyAMA4

GPIO15 = RXD0 -> ttyAMA0
GPIO1  = RXD2 -> ttyAMA1
GPIO5  = RXD3 -> ttyAMA2
GPIO9  = RXD4 -> ttyAMA3
GPIO13 = RXD5 -> ttyAMA4

设备

21VOC（空气质量传感器）

voc21文档

树莓派

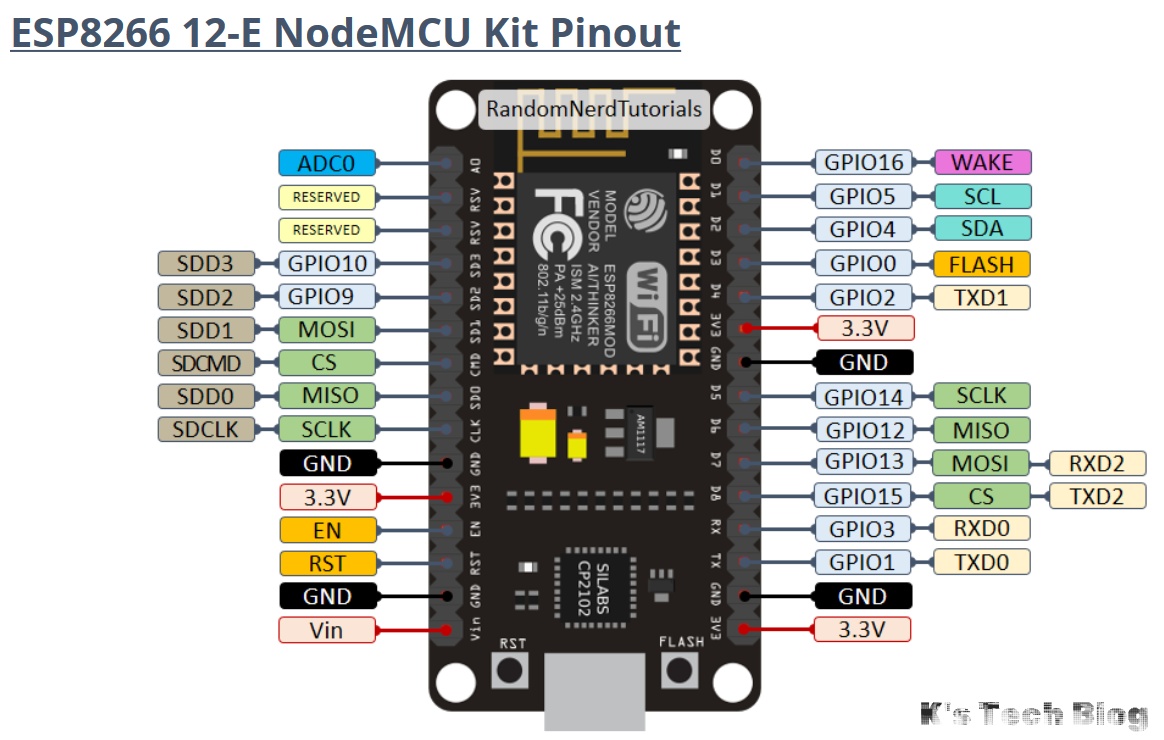

ESP8266

WIFI开发板，有独立的MCU，可以直接写程序

• 烧录工具：espressif/esptool: Serial utility for flashing, provisioning, and interacting with Espressif SoCs
• 文档：Esptool Documentation - ESP8266 - — esptool latest documentation

VSCode + PlatformIO

1. 安装VSCode。
2. 随后安装PlatformIO插件。
   1. 过程中会需要安装python，他会安装到~/.platformio/penv/Scripts/python.exe，过程中没挂代理的话自动安装platformio会失败，可以手动执行~/.platformio/penv/Scripts/python.exe -m pip install -U platformio
3. 打开example程序，参照板子上的信息，应该要用nodemcu2的固件，所以主要体现在.ini配置文件中，修改并保存之后，会自动去下载需要的依赖到~/.platformio中。

问题和解决办法

原因分析： 串口的DTR/RTS信号线导致ESP8266被持续复位，为了实现“一键自动下载”功能，像NodeMCU这样的开发板在USB转串口芯片（如CH340或CP2102）和ESP8266芯片之间设计了一个特殊的电路。这个电路利用了串口的两个控制信号线：DTR (Data Terminal Ready) 和 RTS (Request to Send)。

1. 下载时：PlatformIO (通过 esptool.py) 会以特定的时序来控制 DTR 和 RTS 信号，让它们去拉低ESP8266的 RESET (复位) 和 GPIO0 (启动模式选择) 引脚，使芯片进入下载模式。
2. 打开串口监视器时：很多串口软件（包括PlatformIO的monitor）在打开串口时，会默认将 DTR 或 RTS 信号线设置为一个激活状态（通常是低电平）。
3. 问题发生：在您的NodeMCU板上，这个被激活的信号恰好通过那个自动下载电路，持续地将ESP8266的 RESET 引脚拉低。 这就完美地解释了您观察到的所有现象：

• 程序卡住：芯片被持续按住复位键，CPU根本没有机会开始运行您的 user_init 代码。
• LED不亮：程序没运行，自然不会有闪灯。
• 按下板上的RESET键无效：因为 RESET 引脚已经被USB芯片通过电路牢牢地拉低了，您再用物理按键去接地（拉低）已经没有意义了。

解决办法： 需要告诉PlatformIO的串口监视器，在打开串口时不要去操作 DTR 和 RTS 这两个信号线。

[env:nodemcuv2]
platform = espressif8266
framework = esp8266-rtos-sdk
board = nodemcuv2
monitor_speed = 74880

; --- 添加下面这两行 ---


; monitor_dtr = 0：告诉串口监视器在连接时不激活（不改变）DTR线的状态。
; monitor_rts = 0：告诉串口监视器在连接时不激活（不改变）RTS线的状态。
